Игольчатые запорные вентили являются важным элементом трубопроводных систем, обеспечивая точное регулирование потока рабочих сред. Эти устройства позволяют эффективно контролировать подачу жидкости или газа, что особенно актуально в различных отраслях промышленности. Инженеры-проектировщики и специалисты по эксплуатации трубопроводов должны уделять особое внимание выбору таких вентилей, так как от этого зависит надежность и безопасность работы систем.
В данной статье мы подробно рассмотрим конструктивные особенности, технические параметры и материалы изготовления игольчатых вентилей. Также будут обсуждены их разновидности, сферы применения, преимущества и ограничения. Это поможет читателям лучше понять, как правильно выбрать и использовать эти устройства для достижения максимальной эффективности.
Тема игольчатых вентилей актуальна для технических руководителей предприятий, так как их правильное применение обеспечивает надежную работу трубопроводных систем. Понимание всех нюансов поможет избежать ошибок и повысить безопасность на производстве.
1. Определение и назначение игольчатых запорных вентилей
Игольчатые запорные вентили представляют собой важный элемент трубопроводных систем, обеспечивая надежное регулирование потока рабочей среды. Эти устройства предназначены для точного контроля и перекрытия потока, что делает их незаменимыми в различных отраслях. Важно отметить, что игольчатые вентели могут работать в условиях высоких давлений и температур, что подчеркивает их универсальность и эффективность.
1.1. Основные функции в трубопроводных системах
Основные функции игольчатых вентилей заключаются в:
- Точном дросселировании потока: они позволяют осуществлять плавное регулирование расхода рабочей среды.
- Перекрытии трубопровода: эти устройства могут полностью перекрывать поток, что критично для обеспечения безопасности.
- Использовании в системах с малыми условными проходами: игольчатые вентели идеально подходят для установки в узких местах, где другие типы арматуры могут быть неэффективны.
Эти функции играют ключевую роль в обеспечении стабильности технологических процессов, позволяя поддерживать необходимый уровень давления и расхода в системах.
1.2. Отличие от других типов запорной арматуры
Игольчатые вентели отличаются от других типов запорной арматуры, таких как шаровые краны и задвижки, благодаря своей уникальной конструкции. Основные отличия включают:
- Конструкция затвора: игла имеет коническую форму, что обеспечивает высокую точность регулирования.
- Способность работать в условиях высоких давлений: игольчатые вентели могут выдерживать экстремальные условия, что делает их предпочтительными для многих промышленных применений.
- Ограниченная пропускная способность: в отличие от полнопроходных устройств, игольчатые вентели имеют меньшую пропускную способность, что делает их более специализированными.
Таким образом, игольчатые вентели являются важным инструментом для достижения эффективного и безопасного управления потоками в трубопроводных системах.
2. Конструкция и принцип работы игольчатых запорных вентилей
Игольчатые запорные вентили имеют уникальную конструкцию, которая обеспечивает высокую эффективность в управлении потоками. В этом разделе мы подробно рассмотрим основные конструктивные элементы, принцип дросселирования потока и типы уплотнительных соединений.
Основные конструктивные элементы
Конструкция игольчатого вентиля включает несколько ключевых элементов. К ним относятся:
- Корпус — основной элемент, обеспечивающий прочность и устойчивость.
- Крышка — защищает внутренние компоненты от внешних воздействий.
- Шпиндель с конической иглой — регулирует поток рабочей среды, обеспечивая точность.
- Седло клапана — место, где игла взаимодействует с потоком, изменяя его сечение.
- Уплотнительные кольца — предотвращают утечки рабочей среды.
- Сальниковый узел или сильфонное уплотнение — обеспечивают герметичность.
- Маховик или рукоятка управления — позволяет оператору регулировать положение иглы.
Эти элементы работают вместе, чтобы обеспечить надежную и точную работу игольчатого вентиля.
Принцип дросселирования потока
Принцип работы игольчатого вентиля основан на дросселировании потока. При вращении маховика шпиндель перемещается поступательно, а коническая игла входит в седло или выходит из него. Это плавно изменяет площадь кольцевого зазора, регулируя расход рабочей среды.
Коническая форма иглы обеспечивает высокую точность регулирования, что делает игольчатые вентили идеальными для применения в системах, требующих точного контроля потока.
Типы уплотнительных соединений
Существует несколько типов уплотнительных соединений, используемых в игольчатых запорных вентилях:
- Сальниковые уплотнения — с набивкой из фторопласта или графита, подходят для большинства сред.
- Сильфонные уплотнения — для работы с агрессивными и токсичными средами.
- Мембранные уплотнения — идеально подходят для особо чистых сред.
Каждый тип уплотнительных соединений имеет свои преимущества и ограничения, что важно учитывать при выборе игольчатого вентиля для конкретных условий эксплуатации.
3. Технические характеристики и параметры
Технические характеристики вентилей играют ключевую роль в их выборе и применении. Знание этих параметров позволяет обеспечить надежность и эффективность работы трубопроводных систем. Рассмотрим основные характеристики, которые следует учитывать при выборе игольчатых запорных вентилей.
Рабочее давление и температурный диапазон
Рабочее давление игольчатых вентилей может варьироваться от вакуумметрических значений до сверхвысоких показателей, достигающих 40-60 МПа в специализированных исполнениях. Температурные пределы эксплуатации также впечатляют: от криогенных температур, достигающих -196°C, до высоких температур свыше +600°C, в зависимости от используемых материалов. Эти диапазоны являются типичными для распространенных серий вентилей, что делает их универсальными для различных условий эксплуатации.
Пропускная способность и коэффициент расхода
Пропускная способность игольчатых вентилей определяется условным проходом (DN), который в стандартных исполнениях составляет от 3 до 25 мм. Коэффициент расхода (Kv/Cv) также является важным показателем, который помогает оценить эффективность вентиля. Методика расчета расхода через игольчатый вентиль учитывает различные положения затвора, а также влияние вязкости и плотности рабочей среды на реальную пропускную способность. Это знание критично для обеспечения оптимального функционирования системы.
Классы герметичности
Классы герметичности игольчатых вентилей определяются по ГОСТ и международным стандартам. Классы варьируются от класса А, который обеспечивает наивысшую герметичность, до класса D. Выбор необходимого класса герметичности зависит от специфики применения: от общепромышленных систем до объектов с повышенными требованиями к безопасности. Это важно для предотвращения утечек и обеспечения надежности работы оборудования.
4. Материалы изготовления
При производстве игольчатых вентилей используются различные материалы, каждый из которых обладает уникальными свойствами. Эти материалы определяют прочность, коррозионную стойкость и долговечность вентилей. Рассмотрим подробнее основные типы материалов, применяемых для изготовления этих устройств.
4.1. Нержавеющие стали
Нержавеющие стали, такие как 12Х18Н10Т (AISI 321), 08Х18Н10 (AISI 304) и 10Х17Н13М2Т (AISI 316Ti), являются наиболее распространенными материалами для игольчатых вентилей. Они обеспечивают:
- Высокую коррозионную стойкость в агрессивных средах.
- Отличную свариваемость, что упрощает процесс монтажа.
- Температурные ограничения, позволяющие использовать их в широком диапазоне условий.
Эти стали идеально подходят для применения в различных трубопроводных системах, где требуется надежность и долговечность.

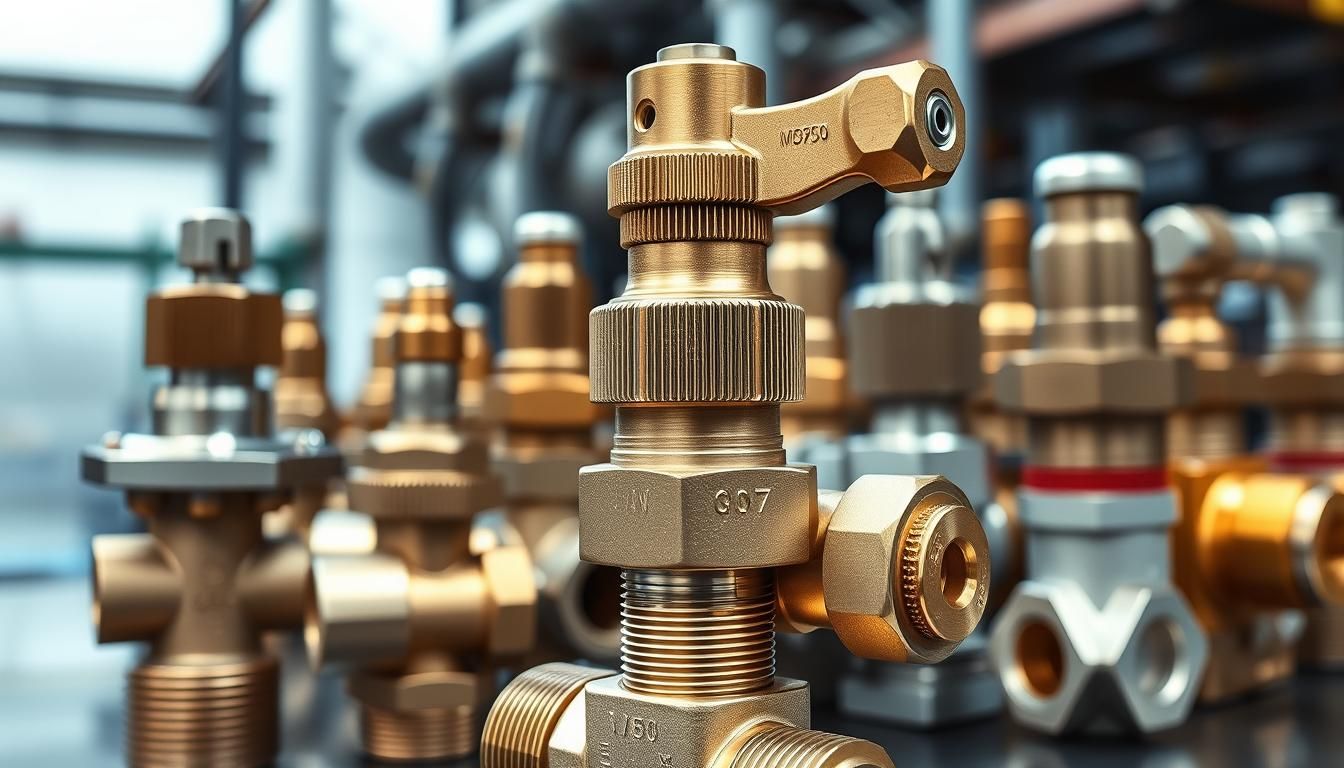

4.2. Латунь и бронза
Латунные вентили, выполненные из марок ЛС59-1 и Л63, а также бронзовые вентили (БрАЖ9-4, БрОФ10-1) широко используются в системах водоснабжения и теплоснабжения. Их преимущества включают:
- Хорошая обрабатываемость резанием, что упрощает производство.
- Низкая стоимость, что делает их доступными для многих проектов.
- Удовлетворительная коррозионная стойкость в нейтральных средах.
Эти материалы хорошо подходят для умеренных давлений и температур, что делает их идеальными для применения в пневматических системах.
4.3. Специальные сплавы
Для более сложных условий эксплуатации используются специальные сплавы, такие как:
- Монель — никель-медный сплав, идеален для морской воды и плавиковой кислоты.
- Хастеллой — применяется в высокоагрессивных кислотных средах.
- Титановые сплавы — устойчивы к хлорсодержащим средам.
- Инконель — подходит для высокотемпературных окислительных сред.
Каждый из этих сплавов имеет свои области применения и стоимостные характеристики, что позволяет выбрать оптимальный вариант для конкретных условий эксплуатации.
5. Разновидности и модификации
Игольчатые вентили имеют несколько разновидностей, которые различаются по конструктивным и функциональным признакам. Эти различия позволяют адаптировать вентили под конкретные условия эксплуатации и требования систем трубопроводов. Рассмотрим основные категории, по которым классифицируются игольчатые вентили.
По типу присоединения к трубопроводу
Первый критерий классификации — это тип присоединения к трубопроводу. Существует несколько популярных типов:
- Муфтовые вентили — наиболее распространены для малых диаметров труб.
- Фланцевые вентили — применяются в условиях повышенных давлений и температур.
- Штуцерные вентили — обеспечивают максимальную герметичность соединения.
- Цанговые и компрессионные вентили — используются для работы с капиллярными трубками в лабораторном оборудовании.
Выбор типа присоединения зависит от параметров системы и требований к разъемности соединения.
По конструкции затвора
Второй критерий — это конструкция затвора. Существуют различные варианты, включая:
- Классическая коническая игла с линейной характеристикой регулирования.
- Игла с параболическим профилем для расширенного диапазона регулирования.
- Двухседельные конструкции для снижения усилия на шпинделе при высоких перепадах давления.
- Конструкции с разгрузочным каналом.
Каждый из этих типов затворов имеет свои преимущества и недостатки, которые стоит учитывать при выборе.
По типу управления
Третий критерий классификации — это тип управления. Вентили могут быть:
- Ручные — с маховиком, рукояткой или барашком.
- Редукторные — для облегчения управления при высоких давлениях.
- Пневмо- и электроприводные — для автоматизированных систем управления.
Выбор типа управления зависит от специфики применения и удобства эксплуатации.
6. Области применения в промышленности
Игольчатые запорные вентили находят широкое применение в различных отраслях промышленности благодаря своей высокой точности и надежности. Они играют ключевую роль в управлении потоками жидкостей и газов, обеспечивая необходимую герметичность и контроль. Рассмотрим подробнее, где именно используются эти устройства.
6.1. Нефтегазовая отрасль
В нефтегазовой отрасли игольчатые вентили применяются в следующих областях:
- На линиях отбора проб для анализа качества продукции.
- В системах подачи ингибиторов и реагентов, что позволяет поддерживать оптимальные условия в процессе добычи.
- В импульсных линиях контрольно-измерительных приборов для точного мониторинга параметров.
- На дренажных и воздушных линиях компрессорных станций для управления потоками.
Важно использовать сертифицированное оборудование, соответствующее требованиям API и ГОСТ Р, чтобы гарантировать безопасность и эффективность работы.
6.2. Химическая и нефтехимическая промышленность
В химической и нефтехимической промышленности игольчатые вентили обеспечивают:
- Дозирование агрессивных реагентов с высокой точностью.
- Регулирование потоков в реакторных установках, что критично для соблюдения технологических процессов.
- Работу в составе узлов учета и автоматизации, что позволяет оптимизировать производственные процессы.
При этом необходимо выбирать коррозионностойкие материалы и надежные уплотнения для обеспечения долговечности и надежности работы.
6.3. Энергетика и теплоснабжение
В энергетике и теплоснабжении игольчатые вентили используются для:
- Систем отбора проб пара и воды, что позволяет контролировать качество теплоносителей.
- Линий дренажа пароперегревателей для эффективного удаления конденсата.
- Импульсных линий датчиков давления и уровня на котлоагрегатах для точного контроля параметров.
- Систем химической водоподготовки, что критично для предотвращения коррозии и накипи.
6.4. Лабораторное и аналитическое оборудование
В лабораторном и аналитическом оборудовании игольчатые вентили применяются в:
- Хроматографах для точного контроля потоков образцов.
- Спектрометрах, где требуется высокая точность регулирования.
- Системах пробоподготовки и вакуумных установках, где необходима точная подача газов и жидкостей.
Эти устройства обеспечивают особую точность регулирования микрорасходов, что делает их незаменимыми в научных исследованиях и анализах.
7. Преимущества и ограничения использования
Игольчатые вентили обладают рядом значительных преимуществ, которые делают их популярными в различных промышленных сферах. Однако, как и любая запорная арматура, они имеют свои ограничения. В этом разделе мы рассмотрим основные достоинства и недостатки игольчатых вентилей, чтобы помочь вам сделать осознанный выбор.
Ключевые преимущества
- Высокая точность регулирования потока благодаря конической форме затвора.
- Способность работать при высоких давлениях — до 60 МПа и выше в специальных исполнениях.
- Широкий температурный диапазон эксплуатации, что позволяет использовать их в различных условиях.
- Компактные габариты и малый вес, что упрощает их установку и транспортировку.
- Возможность многократного перекрытия потока без потери герметичности.
- Длительный срок службы при правильном подборе материалов.
- Ремонтопригодность — возможность замены уплотнений и притирки седла.
Ограничения и недостатки
- Повышенное гидравлическое сопротивление по сравнению с полнопроходной арматурой.
- Ограниченная пропускная способность (малые значения Kv/Cv), что может быть критично в некоторых системах.
- Чувствительность к механическим примесям и загрязнениям в рабочей среде, которые могут повредить уплотнительные поверхности.
- Относительно высокая стоимость по сравнению с шаровыми кранами аналогичного диаметра.
- Необходимость значительного количества оборотов маховика для полного открытия или закрытия.
- Ограниченный ресурс сальниковых уплотнений при частых циклах срабатывания.
Объективный анализ этих преимуществ и недостатков позволяет лучше понять, когда и как целесообразно использовать игольчатые вентили в конкретных условиях. При выборе запорной арматуры важно учитывать не только её преимущества, но и ограничения, чтобы обеспечить надежность и эффективность работы системы.
8. Критерии выбора и рекомендации по подбору
При выборе игольчатых запорных вентилей важно учитывать несколько ключевых критериев. Эти факторы помогут обеспечить оптимальную работу системы и долговечность оборудования. Правильный подбор запорной арматуры значительно снижает риск аварий и повышает эффективность процессов.
Анализ рабочих параметров системы
Первым шагом является анализ рабочих параметров системы. Необходимо определить максимальное и минимальное рабочее давление, учитывая возможные гидроудары и пусковые режимы. Также важно установить диапазон рабочих температур, принимая во внимание сезонные колебания и потенциальные аварийные ситуации.
Следующий этап включает расчет требуемой пропускной способности (Kv/Cv) на основе заданного расхода и перепада давления. Это позволит выбрать условный проход DN, соответствующий потребностям системы. В результате такого анализа можно сузить круг подходящих моделей вентилей, что облегчит дальнейший выбор.
Совместимость с рабочей средой
Вторым критерием является совместимость с рабочей средой. Оценка коррозионной активности среды и наличие абразивных частиц играют важную роль. Также стоит учитывать склонность среды к кристаллизации или полимеризации, а также ее токсичность и пожаровзрывоопасность.
Рекомендуется выбирать материалы корпуса, уплотнений и смазок в зависимости от химического состава среды. Для удобства можно использовать справочные таблицы совместимости для наиболее распространенных сред, что поможет избежать нежелательных реакций и повреждений.
Условия монтажа и обслуживания
Наконец, условия монтажа и обслуживания также требуют внимания. Важно учитывать доступность места установки для ручного управления или размещения привода. Необходимо предусмотреть возможность периодической подтяжки сальника или замены уплотнений.
Кроме того, следует обратить внимание на требования к положению вентиля при монтаже: вертикальное или горизонтальное. Наличие вибраций и внешних механических воздействий может также повлиять на выбор. Все эти аспекты помогут сформулировать итоговые рекомендации по составлению опросного листа для заказа оборудования.
9. Монтаж, эксплуатация и обслуживание
Монтаж игольчатых вентилей требует тщательной подготовки и соблюдения ряда правил. Это обеспечит надежную и долгосрочную эксплуатацию запорной арматуры. В данном разделе мы рассмотрим ключевые этапы подготовки, установки и периодического обслуживания вентилей.
9.1. Подготовка к монтажу
Перед началом монтажа необходимо провести ряд подготовительных мероприятий:
- Входной контроль оборудования: проверьте комплектность, отсутствие механических повреждений и легкость хода шпинделя.
- Очистка трубопровода от окалины, сварочного грата и посторонних предметов.
- Проверка соосности присоединительных патрубков.
- Подготовка уплотнительных материалов, таких как лента ФУМ, паста и прокладки.
Важно также удалить консервационную смазку с внутренних поверхностей вентилей, особенно если они будут использоваться с кислородом или в чистых средах.
9.2. Правила установки
Соблюдение правил установки игольчатых вентилей является залогом их корректной работы:
- Следите за направлением потока, указанным стрелкой на корпусе вентиля.
- Обеспечьте свободный доступ к маховику для ручного управления.
- Исключите передачу монтажных напряжений на корпус вентиля, используя ответный ключ при затяжке резьбовых соединений.
- Не используйте вентиль в качестве опоры для трубопровода.
- Рекомендуется установить фильтр-грязевик перед вентилем для защиты уплотнительных поверхностей от механических примесей.
9.3. Периодическое обслуживание
Регулярное обслуживание вентилей обеспечивает их надежную работу:
- Проверка герметичности сальникового уплотнения и подтяжка при обнаружении протечек.
- Смазка шпинделя для предотвращения заедания.
- Контроль состояния резьбовых соединений.
- Периодическая проверка герметичности затвора методом опрессовки.
- Замена уплотнительных колец и набивки сальника по истечении назначенного ресурса или при потере герметичности.
Типовая периодичность обслуживания зависит от условий эксплуатации и должна быть четко прописана в документации на оборудование.
Заключение
Игольчатые запорные вентили играют важную роль в трубопроводных системах, обеспечивая высокую точность регулирования потока. Их конструктивные особенности позволяют эффективно управлять потоком в условиях высоких давлений и температур. Разнообразие материалов и модификаций делает эти вентили универсальными для применения в различных отраслях, включая нефтегазовую, химическую и энергетическую.
При выборе игольчатых запорных вентилей важно учитывать несколько факторов. Рекомендуется тщательно анализировать рабочие параметры системы и проверять совместимость материалов с рабочей средой. Соблюдение правил монтажа и периодического обслуживания также критично для обеспечения надежной эксплуатации трубопроводной арматуры.
Грамотный выбор и правильная эксплуатация игольчатых запорных вентилей способствуют увеличению срока службы оборудования и снижению эксплуатационных затрат. Важно сотрудничать с проверенными поставщиками, которые могут предложить техническую поддержку и гарантии на свою продукцию. Итоги исследования показывают, что игольчатые вентили являются незаменимым элементом для достижения эффективности и безопасности технологических процессов.
Коротко о главном
Что такое игольчатые запорные вентели?
Игольчатые запорные вентели — это устройства, предназначенные для точного регулирования и перекрытия потоков рабочих сред в трубопроводных системах. Они отличаются конструкцией затвора в виде конической иглы, что обеспечивает высокую точность регулирования.
В каких отраслях применяются игольчатые вентели?
Игольчатые вентели широко используются в нефтегазовой отрасли, химической и нефтехимической промышленности, энергетике и теплоснабжении, а также в лабораторном и аналитическом оборудовании.
Каковы основные преимущества игольчатых вентилей?
Ключевые преимущества включают высокую точность регулирования, способность работать при высоких давлениях, широкий температурный диапазон, компактные размеры и возможность многократного перекрытия потока без потери герметичности.
Каковы ограничения использования игольчатых вентилей?
Ограничения включают повышенное гидравлическое сопротивление по сравнению с полнопроходной арматурой, ограниченную пропускную способность, чувствительность к загрязнениям и относительно высокую стоимость.
Какие материалы используются для изготовления игольчатых вентилей?
Основные материалы включают нержавеющие стали, латунь, бронзу и специальные сплавы, такие как монель и хастеллой, в зависимости от условий эксплуатации и требований к коррозионной стойкости.
Как правильно выбрать игольчатый вентиль для системы?
При выборе игольчатого вентиля необходимо учитывать рабочие параметры системы, совместимость с рабочей средой, условия монтажа и обслуживания, а также требования к герметичности и прочности материалов.
Каковы правила монтажа и обслуживания игольчатых вентилей?
Важно соблюдать направление потока, обеспечить свободный доступ к управлению, избегать передачи монтажных напряжений на корпус, а также регулярно проверять герметичность и состояние уплотнений.
Какой диапазон рабочего давления и температур у игольчатых вентилей?
Игольчатые вентели могут работать при давлениях от вакуумметрических значений до 60 МПа и выше, а температурные пределы варьируются от -196°C до +600°C в зависимости от используемых материалов.
Какие типы управления существуют для игольчатых вентилей?
Существуют ручные (маховик, рукоятка), редукторные и автоматизированные (пневмо- и электроприводные) типы управления, которые выбираются в зависимости от условий эксплуатации и требований к управлению.
